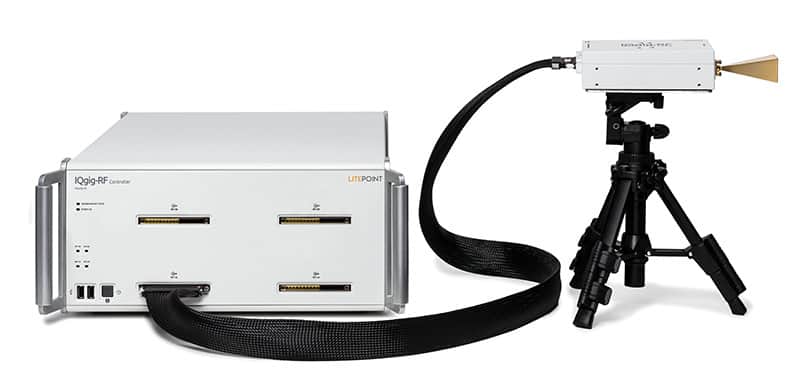

IQgig-RF Model B WiGig RF Tester
802.11ad & ay (WiGig) 射頻測試系統
IQgig™ RF 是專為 802.11ad 和 ay (WiGig) RF 模塊 和最終產品的無線 (OTA) 測試而定制的 高性能物理層測試解決方案
當與 IQgig-IF(一種用於 WiGig 芯片組和基帶模塊傳導測試的優化測試解決方案)結合使用時,IQgig 系列產品可為研發表徵和大批量製造提供整體測試解決方案。
•
IQgig-RF & IQgig-IF Brochure
•
IQgig-IF Technical Specifications

針對 60 GHz 頻段的器件表徵進行了優化
• 完全校準的一體式測試儀,可實現簡單快速的啟動
• 支持無線 (OTA) 測試,以表徵 WiGig RF 模塊和最終產品
• 直接基帶至 60 GHz 設計最大限度地減少雜散,並提供高品質低噪音性能
• 靈活的測試頭採用緊湊型設計,專為 OTA 測試而設計,可將散熱量降至最低
在 55 GHz – 70 GHz WiGig 頻率範圍內進行測試
• 全面的物理層測試覆蓋 802.11ad/ay 標準,頻率範圍為 55 GHz 至 70 GHz,射頻帶寬為 1.9 GHz • 獨特的零
中頻測試儀架構可提供優於 -30 dB 的 EVM 和低本底噪聲
卓越的製造測試吞吐量
• 雙模塊選項通過高效的多 DUT 並行測試實現真正的 x2 吞吐量
• LitePoint 獲得專利的相移測量技術可在標準測試時間內徹底驗證波束成形能力
• 補充的 IQgig 測試解決方案可輕鬆關聯 IF 和 RF 測量並確保無縫連接從實驗室到工廠車間的過渡
WiGig 技術選項
• 802.11ad
• 802.11ay
何時何地使用 IQgig-RF 進行測試?
• 研發實驗室、DVT、採樣、生產測試環境
• 從芯片組到模塊、最終產品特性或製造生命週期階段
• 適用於毫米波移動或基礎設施設備
