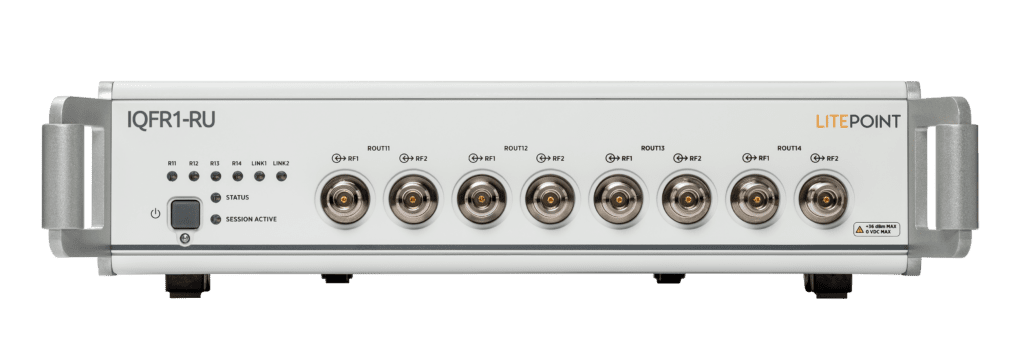

IQFR1-RU 5G FR1 O-RAN Radio Unit Test System
5G FR1 O-RAN 無線電單元測試系統
•
IQFR1-RU Brochure
•
IQFR1-RU Technical Specifications

解決方案亮點 • 無需外部 DU 仿真器 • 實現簡化的基於波形的 O-RU 測試 • 用於 C/U/S/M 平面消息傳遞的光纖鏈路 • 支持 DL 和 UL RF 參數測量 • RU O-RAN接口的軟件回歸 • 單機簡單,可輕鬆實現從研發到生產的可擴展性 全面的架構可實現簡單性和測試效率 • 具有多個矢量信號產生器VSG和矢量信號分析儀VSA,用於 5G FR1 波形生成和分析 • 具有射頻信號生成、分析、前端路由和光學接口的完全集成架構,獨立於單個機箱內 • 支持多達 8 個雙向 RF 端口,經過工廠校準,可實現快速高效的設置過程 • 消除了對 DU 仿真器和外部開關/組合器的依賴,從而可以輕鬆實現從實驗室到生產的可擴展性,並最大限度地減少資本支出。 射頻參數測量可確保基本無線電性能 • 基於波形的 DL 和 UL RF 參數測量的簡化解決方案 • 啟用 eCPRI 數據包生成和分析從 O-RU 的 Tx 端口接收的下行鏈路信號 • 傳輸預定義波形,用於對 O-RU 的Rx端口接收的eCPRI 數據包進行上行鏈路信號分析 支持拆分選項 7-2x 定義的 O-RAN 分佈式單元(O-DU) 功能所需部分 • 使用光纖鏈路實現C/U/S/M平面消息傳遞,以便與無線電單元進行高速數字數據交換 • 支持通過 O-RAN 接口使用 IEEE1588 精確時間協議 (PTP) 進行 S 平面時間同步 • 可選1PPS輸出和10MHz輸出,為無線電單元提供參考時鐘信號 • 促進 O-RAN 控制平面下行鏈路、O-RAN 用戶平面下行鏈路和 O-RAN 用戶平面上行鏈路數據的符號級分析
IQFR1-RU 針對 5G FR1 O-RAN 無線電單元 (O-RU) 的開創性簡化測試解決方案 業界首款完全集成的測試儀,支持 3GPP 5G NR RF 下行鏈路和上行鏈路測量,以及配置與被測 O-RU 接口所需的 O-RAN C/U/M/S 平面功能。 IQFR1-RU 全面的測試功能和高集成度使其成為測試和評估 5G FR1 O-RAN 無線電單元性能和功能的理想解決方案。 此類測試設備對於確保 5G FR1 O-RAN 無線電單元符合行業標準和規範至關重要,並有助於確保它們在實際部署場景中正常運行。 |
![]() |
