優勢

多測試頭的設計，可以支持高並行測試效率，每個測試系統在 1 平方米的面積內能夠測試最多四個單獨的 DUT。每個測試頭最多可提供 72 個模擬通道和 32 個數字通道 (66/132 MHz)。

業界領先的 Eagle Vision 軟件，採用雙四核 CPU 控制器，同時支持分站（點）式測試和多工位測試。

完全兼容Eagle 數字和浮動 SmartPin™ 資源系列。

測試系統 PC 可運行用戶熟悉的 MS WindowsTM 操作系統，並在 C++ Visual StudioTM 環境下執行程序。

應用

電源管理
- 低壓差穩壓器、DC-DC 轉換器、電壓穩壓器、升壓穩壓器、多相 PWM、電池充電器、熱插拔電源管理器、柵極驅動器

精密模擬
- 運算放大器、闆卡放大器、視頻放大器、音頻放大器
- 汽車電子
   噴油器、ABS 控制器、氣囊控制器、汽車智能開關、CAN 收發器、電機驅動器

離散和功率模組
- MOSFET、IGBT、二極管、BJT
- 消費級 SPM/IPM、工業太陽能/UPS/電機、汽車 HEV/IEV/SSV

轉換器和混合信號
- 低速/高分辨率 D/A 轉換器、高速 D/A 轉換器、低速/高分辨率 A/D 轉換器、高速 A/D 轉換器、CODEC

配置

ETS-88 多測試頭架構提供豐富靈活的選項，可利用軟件控制重新配置測試系統。該系統包含雙站點測試頭卡籠組，根據系統配置的不同，可提供最多達四個站點。每組站點均可在測試頭卡籠組內按應用逐個橋接在一起。這些站點可配置為獨立運行，必要時運行不相關的應用，也可以全部橋接在一起，以擴展多工位應用的工位數。

該系統採用多核 PC 進行控制，以保持應用之間的隔離。該控制方法允許將內核和測試頭分配給應用，以獲得最大測試效率，並提供了在同一基礎平台上支持單工位、多工位和 I.P. 應用的能力。

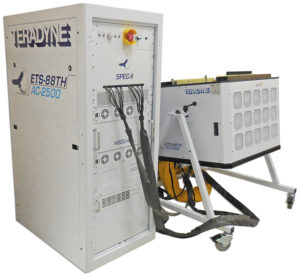

ETS-88TH/AC-2500 配置（兩個站點）

12 個浮動資源插槽（每個站點六個）

每站點一個 DPU-16 板卡（共 32 個引腳）

每站點兩個 HPU 板卡（共 400 A ）

AC-2500 卡籠組

AC 板卡

陣列

電動DIB致動器

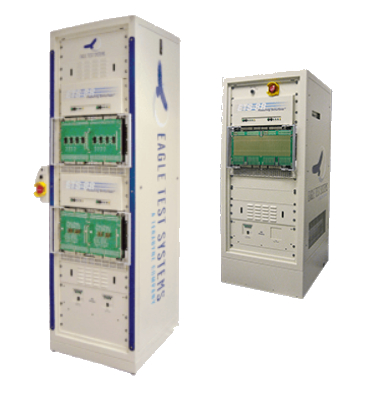

ETS-88 標準配置（最多達四個站點）

最多達 32 個數字通道

六個浮動資源插槽，最多支持 72 個模擬通道

32 C-Bits

八個程控主時鐘通道

板卡選配件

ETS-88 測試系統是一款通用型精密模擬和混合信號測試平台，專為集成電路大批量量產測試而設計。

該系統針對高產能應用進行了改進，具有完全集成的多工位軟件和硬件架構。 ETS-88 沿襲了 Eagle 的優良傳統，可提供高精度且高準確度的測試能力。只有在結果可信的情況下，測試速度才具有價值。為此，ETS-88 測試系統兼顧了測量速度和高準確度，沿襲了 Eagle 的優良傳統，可提供高精度的測試能力，具有豐富的可用闆卡，如 V/I、DC/AC 電壓表、數字轉換器、AWG、數字引腳電子器件和時間測量儀器，並且全都為多工位測試進行了專門改進。

8×8 矩陣 高電壓force/sense交叉點矩陣；任何輸入通道都可以連接到任何輸出通道

APU-12： 12 個通道，四象限 V/I，從200mA到10uA有6檔電流量程，電壓量程為+/-30 V

CAMII： 專為測量亞皮法範圍內的電容而設計的板卡模組

DAAU： 專為高性能音頻應用而設計的高分辨率產生器和數字轉換器

DPU-16： 16 個數字 I/O 通道，支持最高達 132 MHz 的測試向量速率和 8M 的標準測試向量存儲

HPU-100： 單通道 V/I，具有 10 個電流範圍，工作電壓最高達 +/-100 V

MPU-120： 四象限 V/I，內置 16 位數字轉換器，最高輸出電壓可達 120 V ，最高輸出電流可達 40 A

QHSU： 兩個完全獨立的雙通道高速信號分析儀，能夠發射或測量最高達 50 MHz 的信號

QMS / QMS-T： 四個精度（10 Msps 下 12 位，或 200 ksps 下 16 位）的獨立浮動差動電壓表，支持 AC 和 DC 測量，最高達 +/-200 V

QPLU： 低雜訊、模擬發射和測量資源，可達精度 1 PPM（20 位），分辨率 381nV

QTMU： 8 路獨立的時間測量單元，每路時序器有一個啟動/停止信號和準備信號，可任意分配到某數字引腳上

SPECII： 測試頭擴展，將大功率板卡重新安置到主機櫃

SPU 系列（100、112、500）： 全套 V/I，能夠滿足從 100V / 2A 到 500V / 50mA 的廣泛測試要求，每個通道都具有全面的 AWG 和數字量化能力

WCU-2220： 波形接收儀器，在 8 位分辨率下靈敏度從 0.2V 至 2000V 滿量程，每個範圍均具有十年的程控偏移

軟體

Eagle 軟體開發環境和工具集無疑是 ETS-88 測試系統最強大的屬性之一。 Eagle 軟體工具易學易用，並完全集成到 Microsoft Visual Studio 開發環境中。完整的測試系統命令集支持自動代碼生成工具 (ACE™ 和 GrACE™) 。因此，用戶無需費力記憶命令參數和語法。圖形繪製工具可以通過簡單的點擊式操作，繪製出相應測試的波形。 RAIDE™（快速訪問交互式調試環境）可供輕鬆查看和更改測試設備硬體設置。

Eagle 軟體強大的測試開發環境，可為客戶提供極其簡易的學習曲線和超乎尋常的生產力。

Eagle 軟體目前具有兩種版本： Eagle Vision (EV) 和 Eagle Vision MST (EV-MST)。 Eagle Vision MST 採用多工作站技術，支持跨多個工作站複製測試程序。標準的 ETS-88 測試系統支持以上兩種軟體版本。您可以通過添加 AC-2500 等配件更改系統所支持的軟體版本。



Eagle Vision 主要特點

利用創新、簡易的圖形方法控制測試系統資源

全集成繪製工具

Eagle Vision 先進的軟件工具能夠助您實現超乎尋常的生產力

全面支持多工位並行測試

全面支持向量化測試

圖形編程方法引入了簡單、易用的操作工具，可大幅縮短產品的上市時間

Eagle Vision MST 主要特點

EV-MST 軟件架構支持多種不同的操作模式

同步運行多個獨立應用

每個應用均可支持多工位

轉換時可繼續運行其它應用，保持高水平測試設備利用率

傳統的多工位應用，可在多工位分選器上執行同步測試

獨立的通信通道可實現接近 100% 的多工位測試效率

全索引並行測試可最大限度地提升轉塔分選器的產能

專用的數據日誌處理技術結合了來自不同順序站的待測芯片數據

100% 獨立資源的 QA 測試
