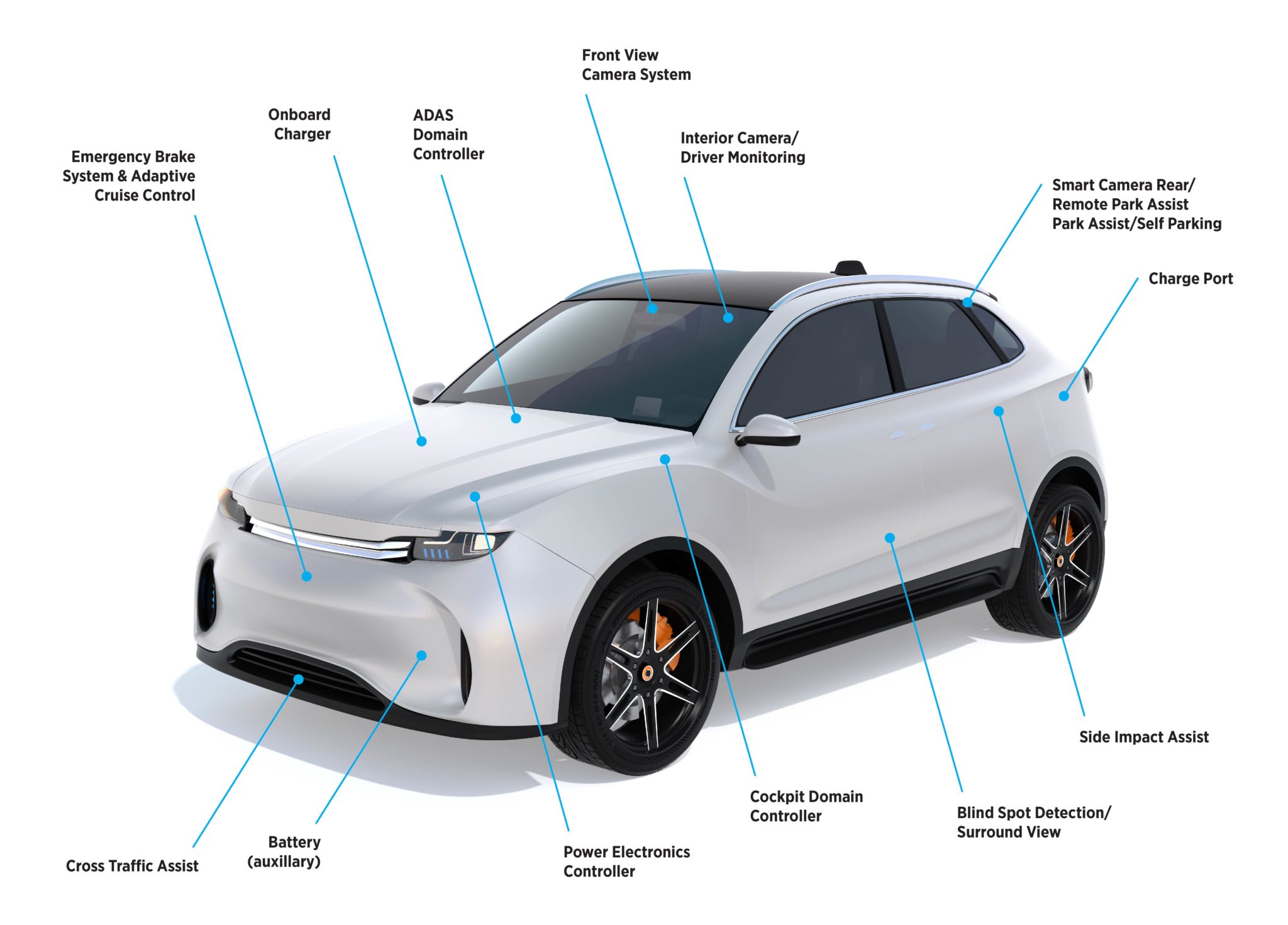

汽車中半導體元件數量不斷增加

隨著汽車設計中納入了越來越多的器件，器件測試的重要性也日益凸顯。當前汽車市場出現的一個趨勢就是，汽車內半導體器件數量不斷增加，例如 先進駕駛輔助系統(ADAS)、HEV/EV 和集群顯示器/信息娛樂器件。混合動力汽車 (HEV) 的設計也在使汽車內的高電壓半導體器件數量不斷增加。這種趨勢給汽車元件製造商帶來了新的測試挑戰和壓力，那就是製造商必須設法在提高質量和降低成本的同時加快新產品上市速度。

在降低測試成本和加快上市速度的競爭壓力之下，測試工作面臨著哪些挑戰？擺在汽車原件製造商面前的是複雜度與日俱增的多工位測試接口板 (DIB)、複雜的測試計劃、漫長的測試程序開發週期，以及如何運用測試技術減少多工位測試額外耗時的挑戰。所有這些測試挑戰都源於同樣的競爭壓力，即在加快產品上市速度的同時降低測試成本。ETS-364 為用戶創造了前所未有的測試平台擴展能力，在 Eagle 測試產品系列內即可滿足產能需求。




汽車測試客戶相信

泰瑞達能為他們提供最貼合市場需求的解決方案

ETS-800 具有卓越的汽車級測試質量。從設計方面來說，該系統避免了由於增加更多工位，而導致測試接口板 (DIB) 過於復雜的障礙。該汽車測試系統大幅縮短了從項目啟動、到發布、再到量產所需的時間。此外，ETS-800 還能夠通過多工位生產解決方案實現可持續的高產能。

ETS-800 的測試範圍可全面覆蓋各種功能，包括豐富的模擬和數字化功能。該系統可配置為單站點、雙站點和四站點。該系統中包含浮動模擬架構、VI 排序、四條基於 2.5 GHz PCI express 的高速儀器總線以及泰瑞達獨有的警報架構，實現高質量水平。



高產能生產解決方案

ETS-800 擁有獨特的解決方案組合，可應對複雜汽車測試帶來的挑戰。該系統採用多站點技術 (MST)，通過多核測試控制器的四扇區設計實現超高並行測試效率。 Eagle Vision MST 軟件在實現系統架構高產能的同時，還可提供功能強大卻簡單易學的開發環境。 MST 架構具備自適應引腳擴展 (APEX) 能力，使測試接口板 (DIB) 上用於將儀器切換到不同器件引腳的大多數繼電器都可以移除，而在原有的測試系統中這些繼電器不可或缺，因此，在利用 MST 架構提升 DIB 對多工位測試的支持時工程效率將顯著提高。


並行測試效率的重要意義

在工位數量較多的情況下，並行測試效率對產出率具有重要影響。

下面我們以在 ETS-800 上，測試電源管理芯片 (PMIC) 為例。在同時並行測試 8 件器件的情況下，如果並行測試效率從 95% 提高到 99%，則每小時產能 (units per hour) 或產出率將增加 26%。如果使用 16 台測試設備對同一件待測器件進行並行測試，且並行測試效率從 95% 提高到 99%，則產出率將增加 52%。對於任何一家出於降低成本同時又不降低質量的目的而檢測生產流程的製造商來說，這個等式都具有重要意義。正因為此，希望獲得最佳並行測試效率的汽車原件製造商紛紛向泰瑞達拋出了橄欖枝。


我們如何實現兼具可重複性的高質量測試

汽車技術必須能夠在各種環境條件下正常發揮作用。這一獨特要求使得汽車系統和電子器件的工作範圍遠超普通消費類產品。隨著汽車內電子子系統數量不斷增加，發生故障的概率呈指數級上升。這給汽車內置電子器件的可靠性帶來了巨大壓力，並催生出嚴苛的半導體測試要求。

測試的主要目的在於篩選出存在故障的器件（相較於器件規格而言存在故障）。為確保所有被集成的模塊或功能都得到驗證，汽車元件的測試強度不斷增加，這就意味著需要測試更多的項目以及在不同溫度下進行測試時插入次數更多。將目標設定為零缺陷，就不會給任何薄弱環節留下可趁之機。

泰瑞達的 SmartPin3 技術是 ETS-800 實現一流測試質量的一個主要驅動因素。 SmartPin3 具備浮動 DC 測試能力，同時還能實現無毛刺切換 (glitch-free transition) 並避免電氣過應力問題。


警報對於提高測試質量的重要性

警報是測試設備中的一項重要功能，可在儀器無法達到其程控條件時觸發通知。當儀器無法執行其程控功能時，測試設備軟件系統的默認操作是強制待測結果為失敗。


泰瑞達(Teradyne)的集成式警報系統有何不同

ETS-800 上的集成儀器集成式警報系統，可確保在測試過程中發現問題時，使用正確的應對措施。讓用戶無需在硬件或軟件上，額外增加測試應用的檢查功能。警報有助於測試工程師更加專注於待測芯片 (DUT) 和測試項目，而無需將精力浪費在保障測試設置正確無誤所需的多餘工作中。這樣一來，就可以提高工程效率、縮短測試時間、減少測試接口板 (DIB) 上多餘的電路，進而實現產出率最大化。

警報是汽車測試系統中的一項關鍵功能。用戶無需任何干預，即可啟用正確的測試設置。面對汽車市場的嚴苛要求，警報系統也是達到質量水平要求所需的必備工具。

想要以更低的成本和更短的工程開發週期生產出品質卓越的汽車電子器件？泰瑞達的 ETS-800 測試系統將是您的理想之選。


配置

ETS-800 測試平台採用了獨特的多站點架構設計，因此系統自身在工位數量方面就具有高度可擴展性，最多可提供總計 1024 個工位。該系統最多可支持四個站點，通常以對稱結構方式配置。每一個站點代表了一個完整的混合信號多工位測試系統，能夠測試多種產品。各個系統通過一台多核測試計算機控制，並且可根據所需的最大工位數填充一個、兩個或四個站點。
