IQgig-UWB+™ 測試儀

Next gen Ultra-Wideband (UWB) Test System

下一代超寬帶 (UWB) 測試系統


行業標準 UWB 測試系統變得更好


UWB 用於關鍵任務應用，例如基於精確位置的服務以及安全進入和支付，需要在研發表徵和認證方面進行嚴格的測試，並在大批量生產中進行準確、高效的測試。

IQgig-UWB+ 是一款專為 UWB 全新設計的 UWB 物理層測試系統，可滿足 UWB 特定且具有挑戰性的測試需求。




從研發和認證到製造車間的 UWB（802.15.4z 及更高版本）測試

　 • 完整超寬帶測試解決方案，所有信號生成、分析和處理都包含在一個強大的儀器中
　 • 覆蓋頻段組 2 通道的完整頻率範圍，從 5 GHz 到 11 GHz
　 • 支持 > 1.4 GHz 單次帶寬的全面發射機和接收機測試
　 • 精密觸發和響應機制可實現皮秒級精度的精確飛行時間 (ToF) 測量
　 • 包含同步數據包與 UWB 數據包交換的功能


全能一體式測試儀

　 • 集成每端口延遲線和衰減，用於測試儀內的到達角 (AoA) 校準和驗證，從而減少佈線並簡化設置
　 • 無線 (OTA) 端口中內置 LNA，具有低噪聲係數，可為 OTA 測試環境提供更好的靈敏度

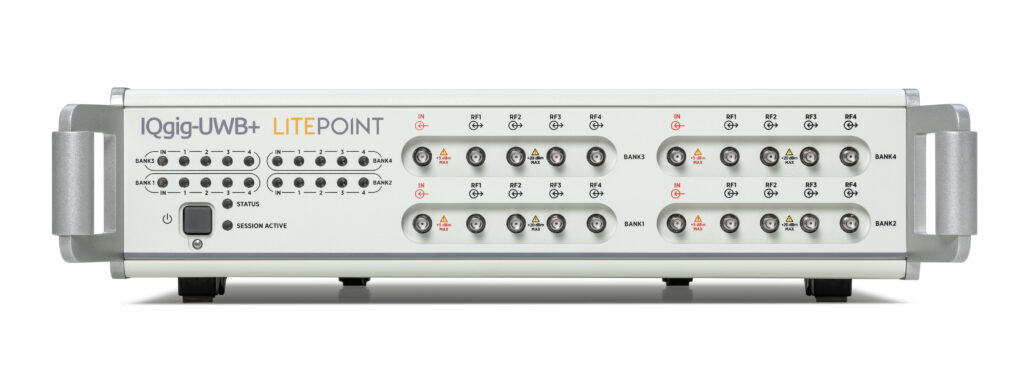

　 • 提供 5 端口、10 端口和 20 端口配置可供選擇，適用於從研發到多 DUT 生產的用例


UWB 完整的無線 (OTA) DVT 解決方案

　 • 適用於 UWB 設備的 UWB 測距 (ToF) 和到達角 (AoA) 表徵以及 RF 參數數據收集的綜合解決方案

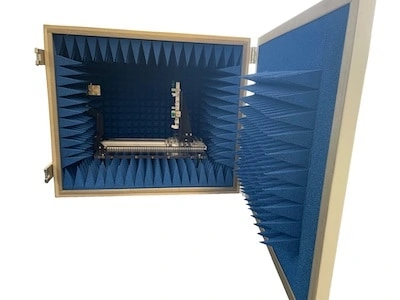

　 • OTA DVT 室 為 UWB 器件表徵和設計驗證提供緊湊且靈活的解決方案

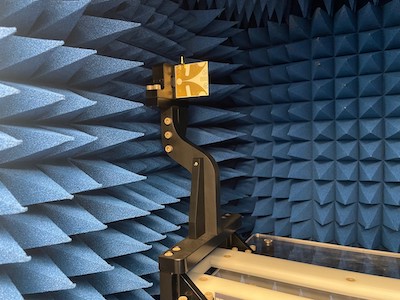

　 • 針對 UWB 測試而優化的高性能 Vivaldi 天線：跨 UWB 頻率的高增益可改善 OTA SNR、AoA 測試的精確相位中心和平坦的群延遲。UWB/藍牙® 天線也可用於雙技術測試。
　 • 單偏振 和 雙極化 用於方位角和仰角 AoA 表徵/校準的 Vivaldi 天線


專為 UWB 製造測試而設計

　 • 多端口配置可輕鬆擴展，以便在生產測試中進行高效的多 DUT 測試
　 • 交鑰匙工程 智商事實+™ 應用軟件為校準和驗證提供快速可靠的結果


為領先的 UWB 芯片組製造商提供交鑰匙解決方案

　 • 使用 IQfact+ 軟件解決方案立即開始測試各種領先的超寬帶芯片組
　 • 非常適合表徵和生產，可自動化測試儀控制、DUT 控制和數據收集


超寬帶技術選項

　 • Ultra-Wideband
　 • Zigbee
