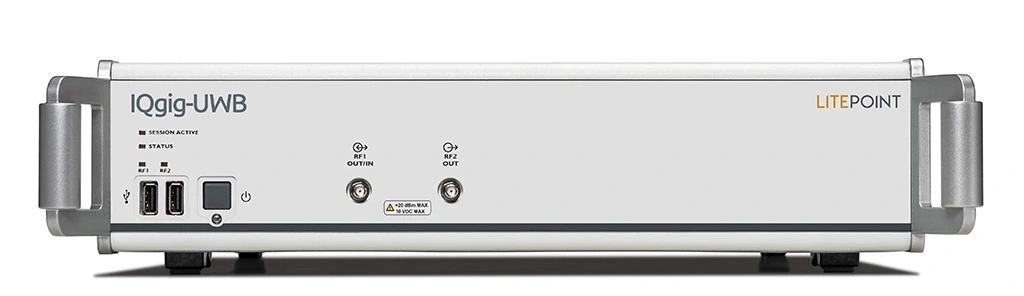

IQgig-UWB 測試儀
Ultra Wide Band (UWB) test system
超寬帶（UWB）測試系統
IQgig-UWB™ 測試儀業界首款完全集成的一體式測試解決方案，用於對採用UWB 802.15.4z技術的設備進行物理層測試
IQgig-UWB 非常適合研發表徵、大批量生產和認證。使其成為實現從實驗室到製造車間經濟高效、無縫過渡的完美平台。
•
IQgig-UWB Brochure
•
IQgig-UWB Technical Specifications
•
IQ5631 Technical Specifications
•
UWB Automotive Manufacturing Testing
•
UWB OTA DVT Chamber Brochure
•
Ultra-Wideband (UWB) Vivaldi Antenna Technical Specifications

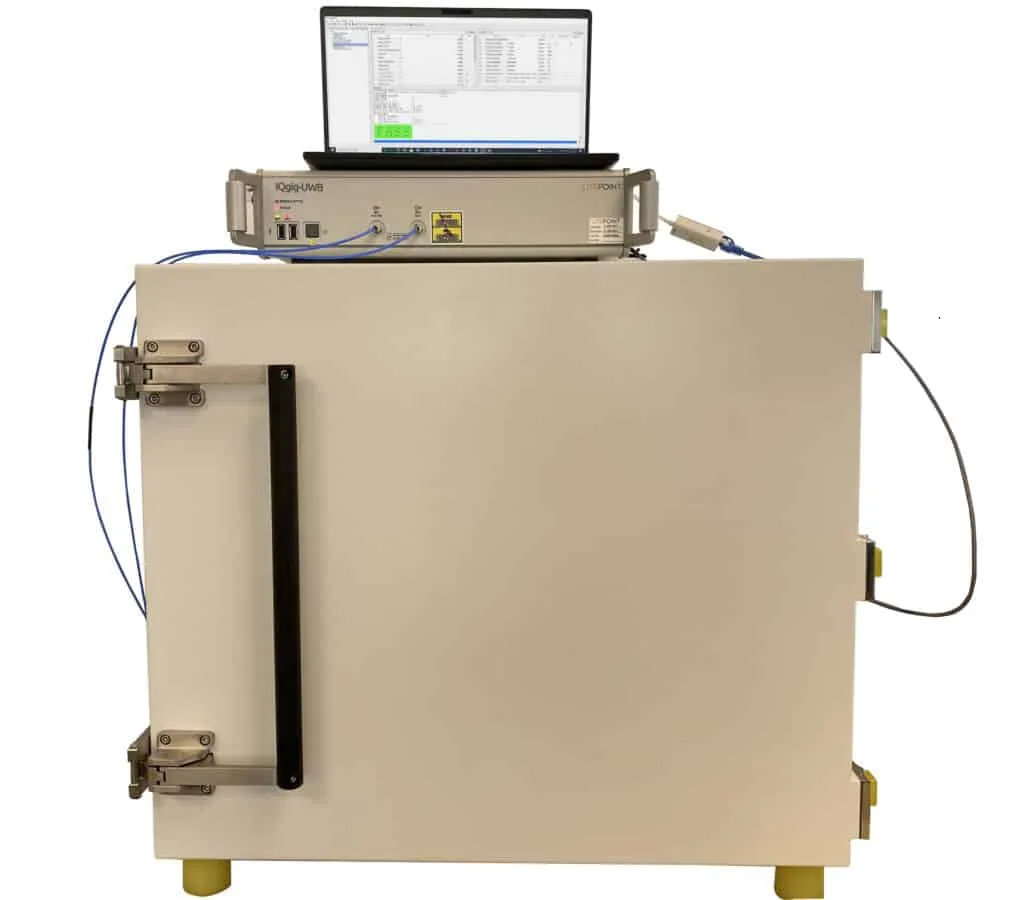

從研發和認證到製造車間的 UWB (802.15.4z) 測試 • 完整的超寬帶測試解決方案，所有信號生成、分析和處理都包含在一個強大的儀器中 • 集成 VSG 和 VSA 覆蓋 5 GHz 至 19 GHz 頻率範圍 • 通過超過 1 GHz 的單次帶寬實現全面的發射機和接收機測試 • 精密觸發和響應機制可實現皮秒級精度的精確飛行時間 (ToF) 測量 • 結合IQ5631功率和延遲控制模塊 (PDCM)、IQgig-UWB 可實現低於 -100 dBm 的每個天線接收器靈敏度測試以及高達 80 ps 的每端口可配置延遲線的到達角校準/驗證。 • 包括對 UWB 技術標準 802.15.4z 的支持 UWB 完整的無線 (OTA) DVT 解決方案 • 適用於UWB 設備的 UWB 測距 (ToF) 和到達角 (AoA) 表徵以及 RF 參數數據收集的綜合解決方案 • OTA DVT 室為 UWB 器件表徵和設計驗證提供緊湊且靈活的解決方案 • 針對 UWB 測試而優化的高性能 Vivaldi 天線：跨 UWB 頻率的高增益可改善 OTA SNR、AoA 測試的精確相位中心和平坦的群延遲 • 單偏光和雙極化用於方位角和仰角 AoA 表徵/校準的Vivaldi 天線 UWB PHY 一致性認證測試解決方案 • 經過 FiRa TM聯盟針對 UWB RF PHY 一致性測試的驗證 • 可供授權測試實驗室 (ATL) 進行 PHY 一致性認證測試，或由 FiRa 成員作為預認證測試的一部分 • 完整的解決方案，包括使用 UWB 命令接口 (UCI) 控制測試儀和被測設備 (DUT) 的硬件平台和測試程序 專為 UWB 製造測試而設計 • 完全集成的測試解決方案取代了傳統的機架堆疊式台式設備，簡化了測試設置 • 直觀的 GUI 和編程界面可輕鬆訪問詳細的射頻分析 • 交鑰匙工程智商事實+™ 應用軟件為校準和驗證提供快速可靠的結果 為領先的 UWB 芯片組製造商提供交鑰匙解決方案 • 使用 IQfact+ 軟件解決方案立即開始測試領先的超寬帶芯片組 • 非常適合表徵和生產，可自動化測試儀控制、DUT 控制和數據收集 • 節省設置時間和開發成本 超寬帶技術選項 • Ultra-Wideband • Wi-Fi、802.11ad（可選）、802.11ay（可選） • 5G NR（可選） 何時何地使用 IQgig-UWB？ • 適用於實驗室或大批量製造環境 • 適用於支持 UWB 的模塊和最終產品 • 適用於支持 UWB 的汽車、移動、資產跟踪或醫療保健設備
